Beschreibung des Moduls

Durchbruch Holz

Mit dem Programm Durchbruch - Holz sind Sie in der Lage, Durchbrüche in Holzträgern nachzuweisen. Es sind Kreis- oder Rechtecköffnungen mit oder ohne Verstärkung möglich.



System

System

Rechteckiger Holzquerschnitt mit rechteckigen oder kreisrunden Öffnungen:

1 2

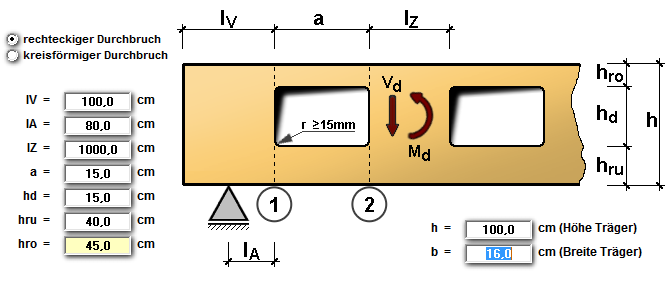

Slider-1-Durchbruch-Holz

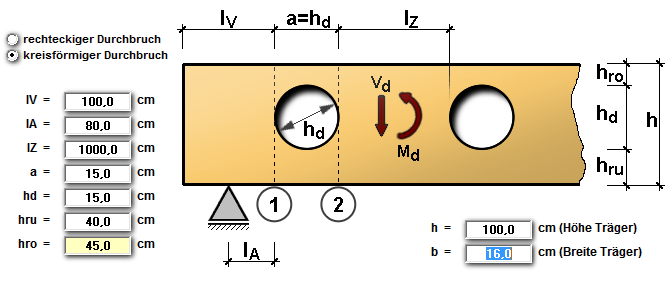

Slider-2-Durchbruch-Holz
Previous Next Play Pause

Verstärkungen

Verstärkungen


Ab einer bestimmten Größe der Öffnung im Verhältnis zur Trägergröße bzw. ab einer entsprechenden Belastung kann eine Verstärkung der Önung erforderlich werden. Hierfür werden vom Programm drei Varianten angeboten:

  • aus beidseitig aufgeklebten Holzwerkstoffplatten
  • aus eingeklebten Stahlstäben
  • aus eingeschraubten Vollgewindeschrauben

Bei den Verstärkungen aus Stabstahl und den Vollgewindeschrauben kann gewählt werden, ob sie von unten oder oben eingeschraubt werden sollen.

Platzhalter 342 15

Durchbruch Holz Verstaerkungen

Durchbruch Holz Verstaerkungen 2

Nachweise

Nachweise auf Basis des EC5-1-1:

  • Überprüfung der geometrischen Vorgaben für unverstärkten / verstärkten Durchbruch
  • Nachweis Querzug linke und rechte Durchbruchsecke
  • Nachweis Schub linke und rechte Durchbruchsecke
  • Nachweis erhöhte Biegespannung oben und unten
  • Bei Verstärkung:
    • Nachweis Klebefugenspannung
    • Nachweis Schraubenverbindung
    • Nachweis Zug in Platten / Stahlstäben / Schrauben
