Beschreibung des Moduls
Stahlbeton - Teilflächenlast
Mit dem Programm Stahlbeton - Teilflächenbelastung im Stahlbetonbau kann die aufnehmbare Last bei Teilflächenpressung für den Beton ermittelt werden. Ist diese überschritten, kann mit Druckbewehrung verstärkt werden. Spaltzug wird ebenfalls bei Wahl der erf. Bewehrung nachgewiesen.

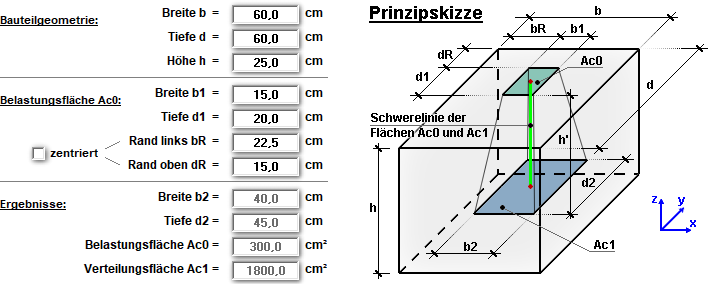

Systemeingabe:
Es sind das Bauteil in seinen Gesamtmaßen und die Belastungsfläche Ac0 einzugeben. Auf dieser Basis wird die Fläche Ac1 und h' vom Programm ermittelt und auch direkt als Zahlenwert angegeben:
Kontrollgrafik:
Die Eingaben werden unmittelbar in einer Kontrollgrafik angezeigt.

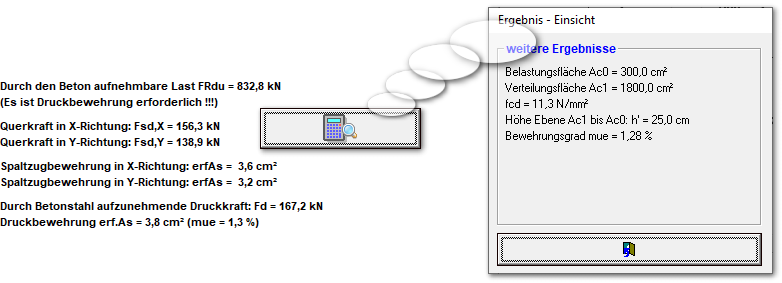

Ergebnisanzeige:
Auch sämtliche Ergebnisse und ob ggf. Druckbewehrung erforderlich ist, wird immer direkt am Eingabemonitor gezeigt. Liegt ein Fehler vor oder ist ein Nachweis nicht führbar, wird dies in roter Schrift deutlich gemacht. Weitere Ergebnisse liefert der Button mit dem Taschenrechner:

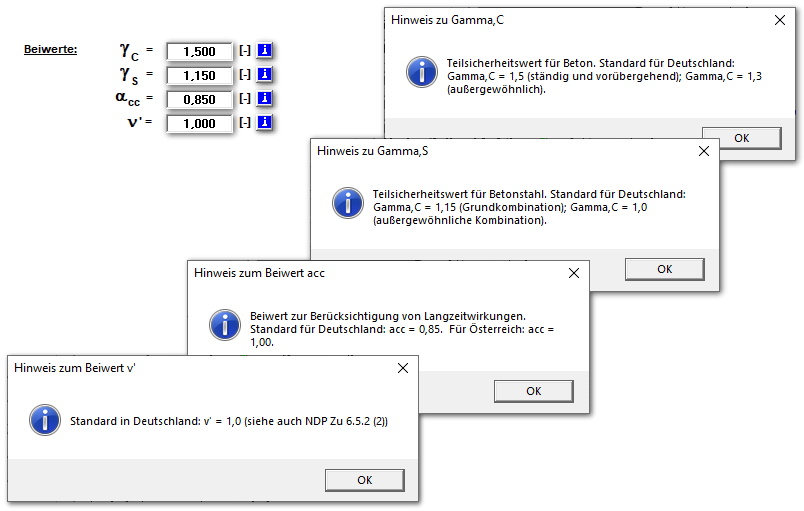

Beiwerte:
Um das Programm auch für andere Ländernormen verwenden zu können, werden sämtlich Beiwerte der Norm flexibel gehalten. Vorgabestandard ist Deutschland. Hinter den Infobuttons werden die Beiwerte ausführlich erklärt:
Belastung:
Die Last FEd ist als Bemessungslast (Designlast) einzugeben. Also unter Berücksichtigung der Teilsicherheitsbeiwerte g und der Kombinationsbeiwerte Y. Hilfreich zur Ermittlung ist das Programm "Ermittlung der maßgebenden Lastkombination" in der Kategorie "Allgemeine Programme".
Optionen:
Grundsätzlich soll die geometrische Ähnlichkeit von Ac1 zu Ac0 gegeben sein, da Gleichung (6.63) eine räumliche Spannungsausbreitung voraussetzt. In Wandscheiben beispielsweise (siehe auch Beispielausdruck 2) ist jedoch nur eine ebene Lastausbreitung möglich. In diesen Fällen wird nach DAfStb, Heft 600 (H.6-27 gerechnet.
Ist die Aufnahme der Querzugkräfte nicht durch Bewehrung gesichert, wird die Teilflächenlast auf FRdu <= 0,6 * fcd * Ac0 begrenzt [NCI zu 6.7 (4)].
Spaltzugnachweis:
Die Spaltzugspannungen treten etwa im Bereich zwischen 0,1 * hs und 1,0 * hs auf. Die Lage der Resultierenden wird im Abstand 0,4 * hs vom oberen Rand des belasteten Körpers angenommen.
Die erforderliche Spaltzugbewehrung ist über geschlossene Bügel abzudecken. Bei mehreren Lagen sind die Bügel entsprechend der Spannungsverteilung zu verlegen.
Bewehrungswahl:
Druckbewehrung ist erforderlich, wenn der gewählte Beton die Last FEd nicht alleine tragen kann. Ist Druckbewehrung erforderlich, kann diese aus den verschiedensten Stabstählen kombiniert werden.
Weitere Screenshots: Bild klicken.
Beispielausdruck-1 | |
Beispielausdruck-2 |
Das Programm
Teilflächenlast wird regelmäßig weiterentwickelt. Folgende Tabelle zeigt den aktuellen Entwicklungsstand:
24/02.1
Das Programm wurde neu entwickelt und in das Gesamtpaket integriert.
Änderungen / Erweiterungen vor 2010 werden hier nicht aufgelistet. Für Informationen über Versionen 09/11.1 und älter klicken Sie bitte hier.
