CAD - Variante - Bewehrung Drempelstütze

Variantenkonstruktionen ermöglichen die automatisierte Erstellung von Detailzeichnungen. Sie sind meist für DIN-A4-Formate optimiert und können die Genehmigungsstatik ergänzen oder als Teil der Ausführungsplanung, z. B. mit smartCADIng, weiterbearbeitet werden. Dies ist per Copy & Paste über die Zwischenablage möglich.

Die CAD-Variante Drempelstütze erstellt die Ausführungspläne für Stahlbeton-Drempelstützen auf Grundlage der mit dem Programm „Drempelaussteifung“ ermittelten Bewehrung. Sie liefert Ansichten, Schnitte und eine vollständige Biegeliste für die Ausführung der Stützen.

Einsatzbereich und Ziel:

Die CAD-Variante Drempelstütze ergänzt das Statik-Programm „Drempelaussteifung“ um die zeichnerische Ausarbeitung der dort nachgewiesenen Stahlbeton-Drempelstützen (Aussteifungsstützen). Ziel ist die direkte Überführung der rechnerisch ermittelten Bewehrung in einen ausführungsreifen Plan, der für Bauantrag, Werkplanung oder Baustellenausführung verwendet werden kann.

Die CAD-Variante Drempelstütze ist inhaltlich auf die Ergebnisse des Programms „Drempelaussteifung“ abgestimmt. Sie dient der zeichnerischen Umsetzung der dort ermittelten Bewehrung und Geometrie und ersetzt keine statische Bemessung.

Geometrie und Darstellung:

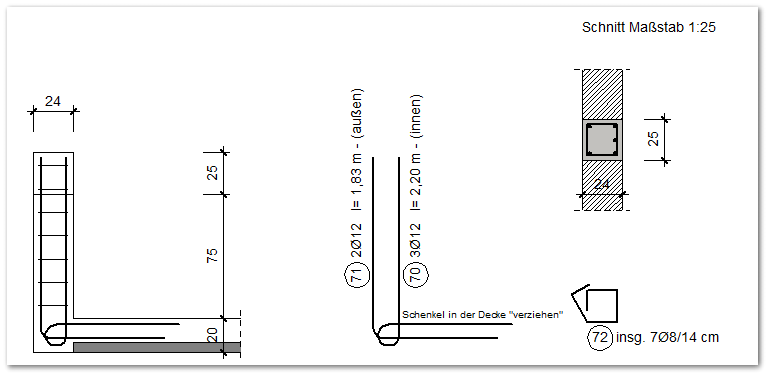

Die Drempelstütze wird als Stahlbetonstütze mit rechtwinkligem Querschnitt dargestellt. Höhe, Breite und Tiefe der Stütze können vorgegeben werden. Die Stütze wird in der Ansicht sowie im Grundriss dargestellt; zusätzlich wird ein Querschnitt ausgegeben, in dem der konstruktive Aufbau und die Bewehrung eindeutig erkennbar sind.

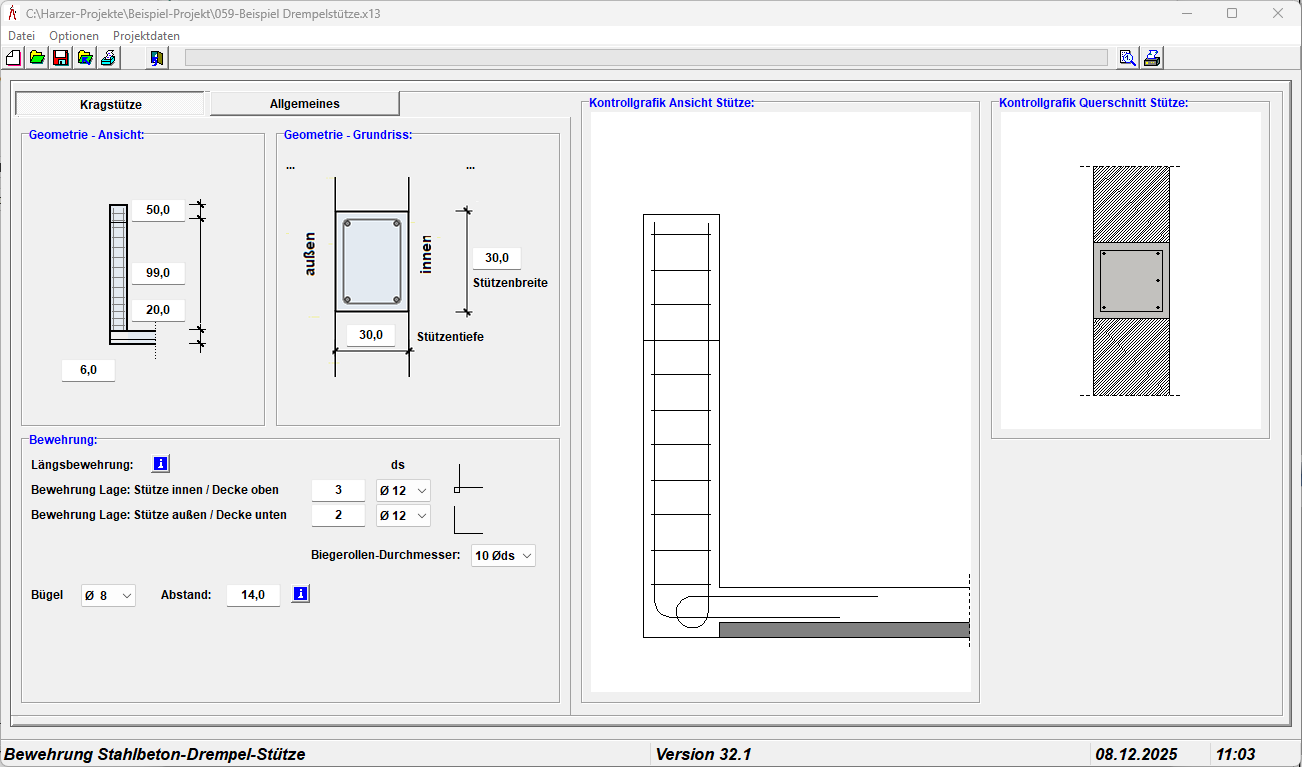

Die Darstellung wird durch fortlaufend aktualisierte Kontrollgrafiken unterstützt, die der visuellen Überprüfung der Geometrie und Bewehrungsführung dienen.

Bewehrung der Drempelstütze:

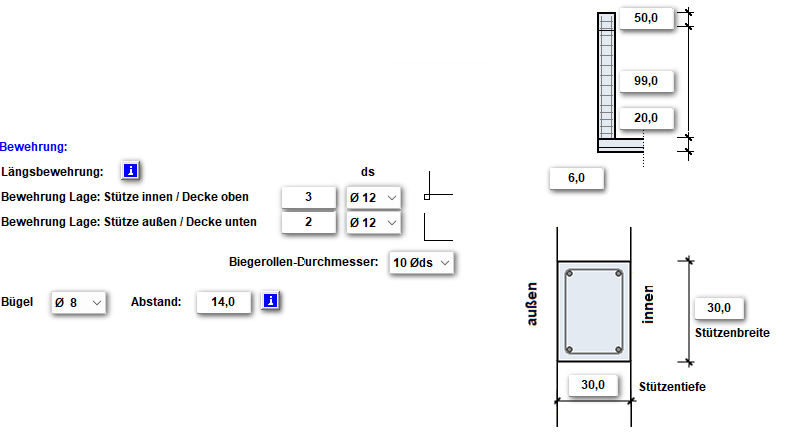

Für die Drempelstütze kann die Längsbewehrung getrennt für die innen- und außenseitige Lage definiert werden, beispielsweise zur Abbildung unterschiedlicher Beanspruchungen aus Winddruck und Windsog. Zusätzlich wird die Bügelbewehrung mit Durchmesser und Abstand festgelegt.

Die Längsbewehrung kann in die angrenzende Decke geführt werden. Dabei werden abgebogene Stäbe mit definiertem Biegerollen-Durchmesser dargestellt; die erforderlichen Mindestbiegeradien werden berücksichtigt.

Ausgabeoptionen und Darstellung:

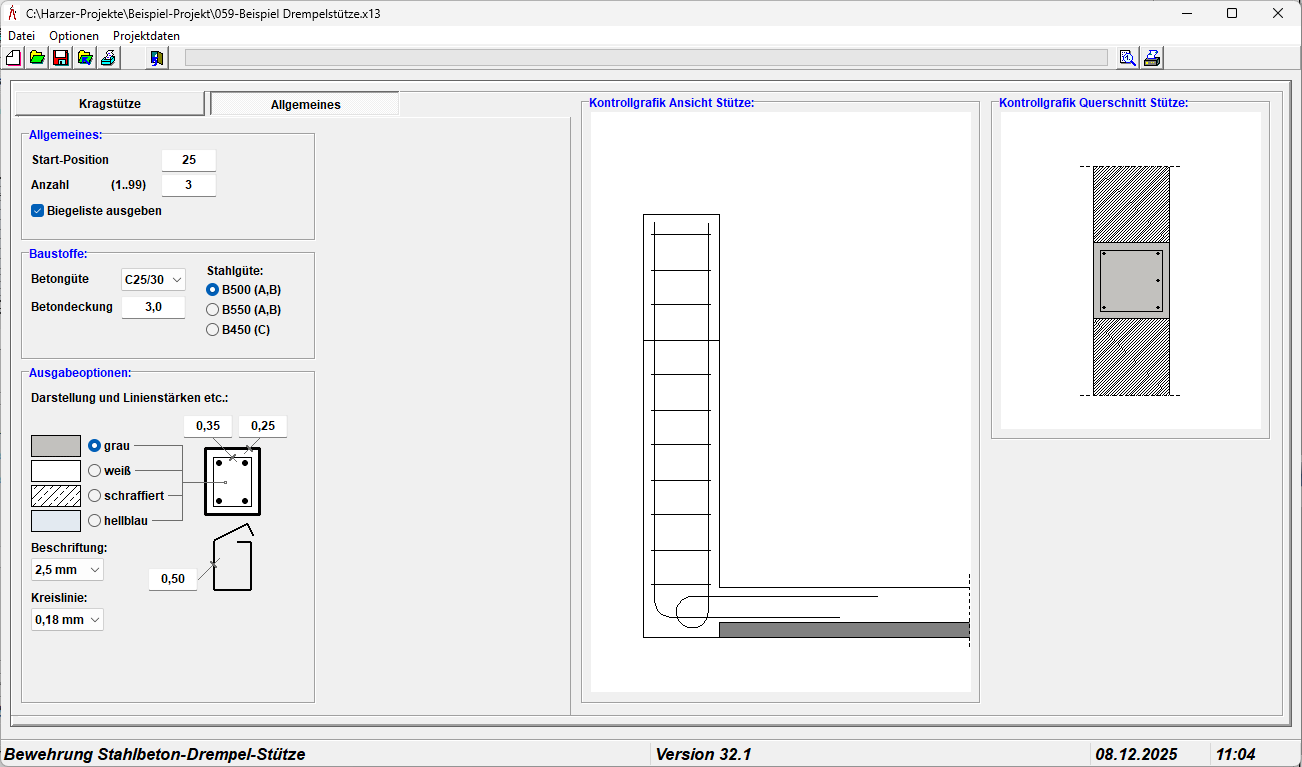

Für die Ausgabe der Zeichnungen stehen verschiedene Darstellungsoptionen zur Verfügung. Linienstärken, Farben, Schraffuren, Beschriftungsgrößen sowie die Darstellung von Kreislinien können an die jeweiligen Büro- und Plotvorgaben angepasst werden. Die gewählten Einstellungen werden gespeichert und als Standard für weitere Variantenkonstruktionen übernommen.

Ausgabe und Biegeliste:

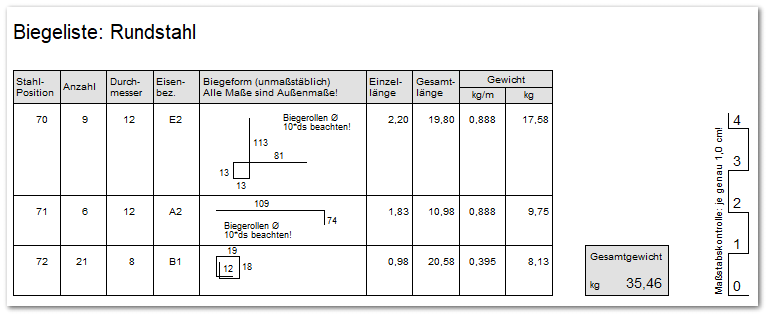

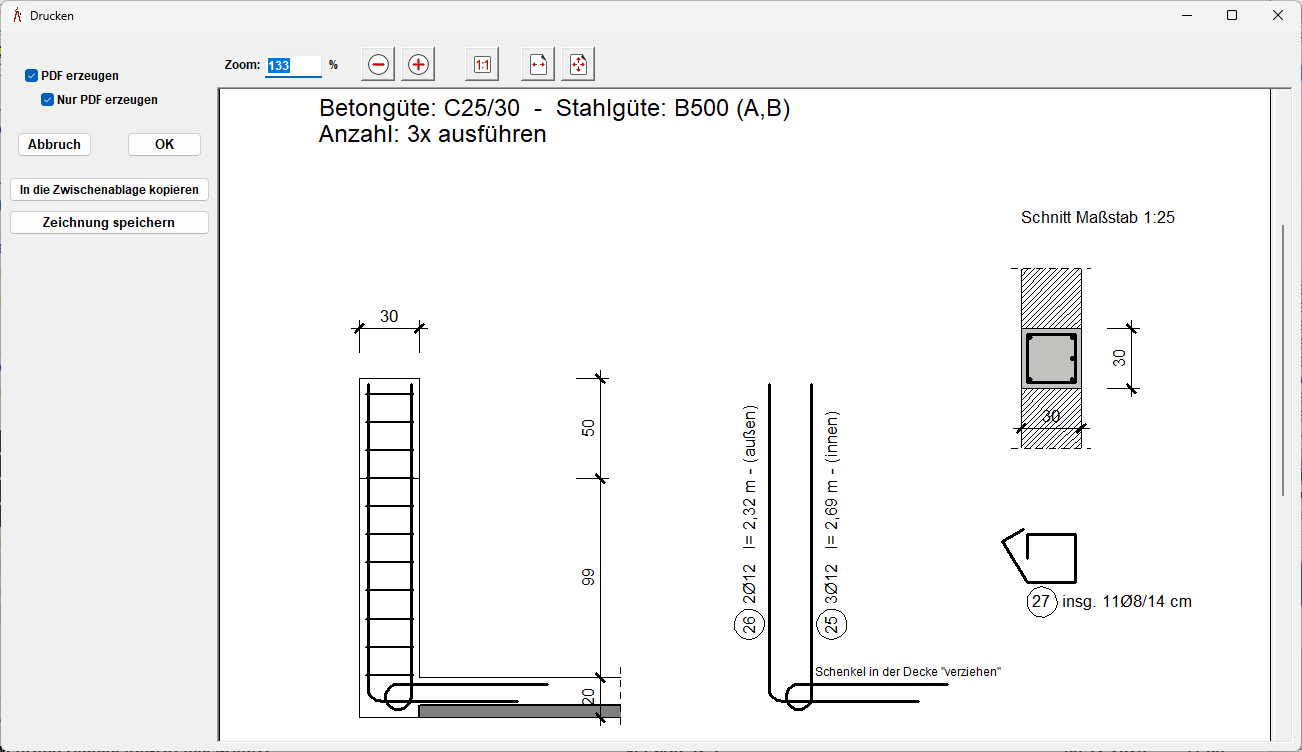

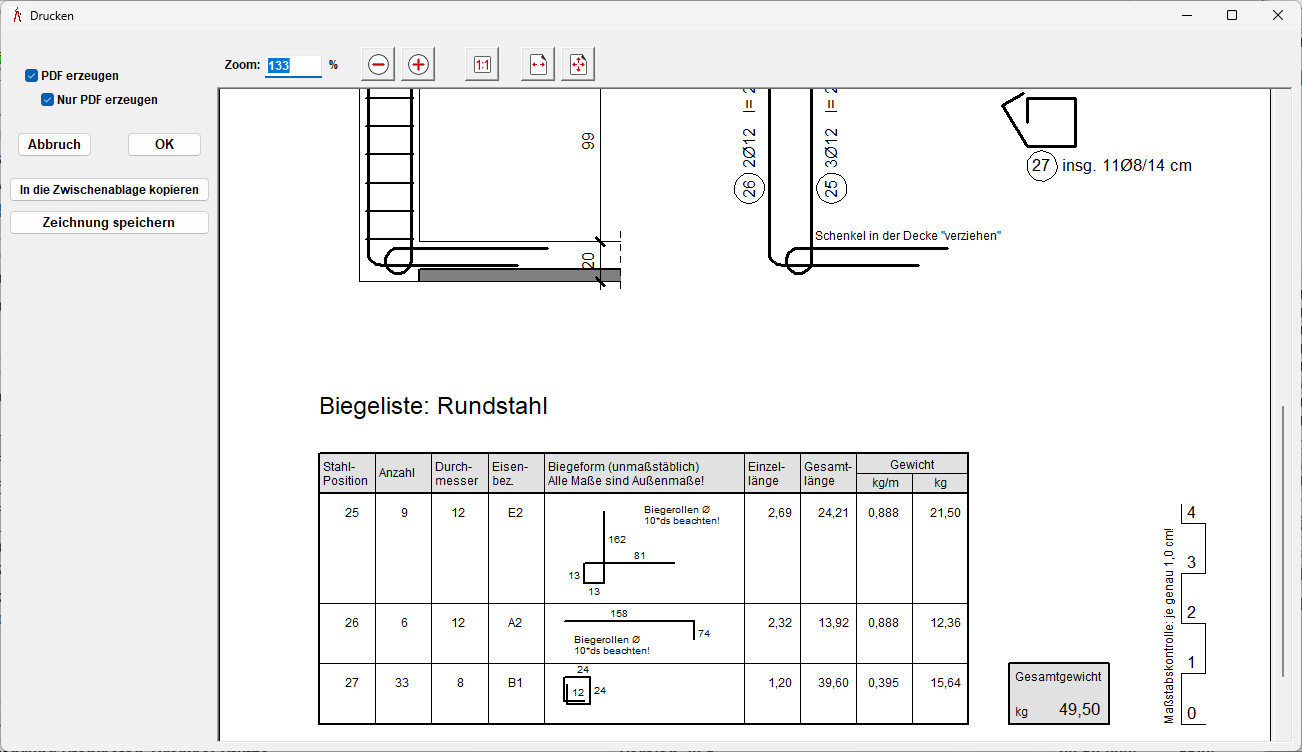

Die Ausgabe erfolgt als Bewehrungsplan mit definierten Maßstäben für Ansicht und Schnitt. Ergänzend wird eine vollständige Biegeliste erzeugt. Diese enthält Positionsnummern, Anzahl, Durchmesser, Biegeformen, Einzellängen, Gesamtlängen sowie Gewichte der Bewehrung. Im Plan werden die verwendete Betongüte sowie die Stahlgüte angegeben. Die Betondeckung wird ausgewiesen und in der Darstellung berücksichtigt.

Die Positionsnummerierung kann vom Anwender vorgegeben werden, sodass eine nahtlose Einbindung in bestehende Positions- und Bewehrungskonzepte möglich ist.
