Beschreibung des Moduls

CAD - Variante - Bewehrung Ringanker

Variantenkonstruktionen ermöglichen die automatisierte Erstellung von Detailzeichnungen. Sie sind meist für DIN-A4-Formate optimiert und können die Genehmigungsstatik ergänzen oder als Teil der Ausführungsplanung, z. B. mit smartCADIng, weiterbearbeitet werden. Dies ist per Copy & Paste über die Zwischenablage möglich.

Die CAD-Variante Ringanker erstellt die Ausführungspläne für Stahlbeton-Ringanker auf Basis der mit dem Programm „Drempelaussteifung“ erstellten Statik. Sie liefert Bewehrungspläne, Querschnitte und Biegelisten für die Ausführung des Ringankers, optional auch in U-Schalen.

Einsatzbereich und Ziel:

Die CAD-Variante Ringanker ergänzt das Statik-Programm „Drempelaussteifung“ um die zugehörigen Ausführungspläne für den Abschnitt Ringanker. Ziel ist die direkte Überführung der rechnerisch ermittelten Bewehrung in einen ausführungsreifen Bewehrungsplan, der für Bauantrag, Werkplanung oder Baustellenausführung verwendet werden kann.

Die CAD-Variante Ringanker ist inhaltlich auf die Ergebnisse des Programms „Drempelaussteifung“ abgestimmt. Sie liefert jedoch keine eigenständige Bemessung, sondern dient ausschließlich der zeichnerischen Umsetzung der statisch ermittelten Bewehrung und Geometrie.

Darstellung des Ringankers:

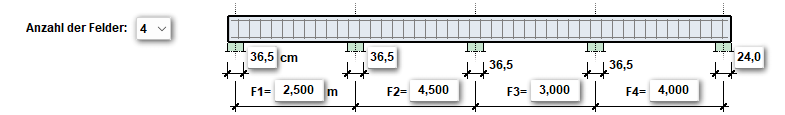

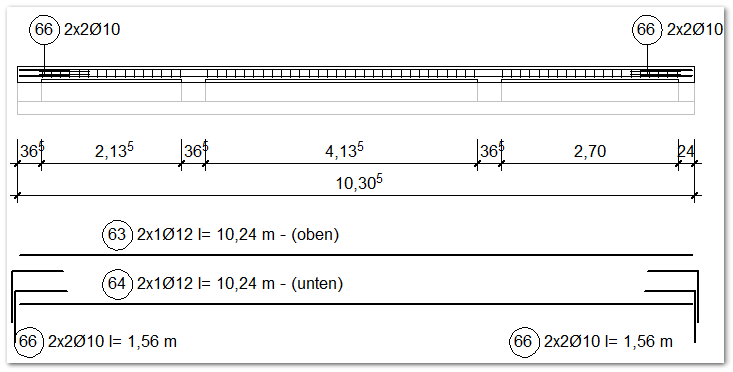

Der Ringanker wird in der Ansicht über bis zu 4 Felder dargestellt. Die Anzahl der Felder sowie deren Längen können frei definiert werden. Die Feldaufteilung wird vollständig bemaßt ausgegeben, sodass der Verlauf des Ringankers eindeutig nachvollziehbar ist.

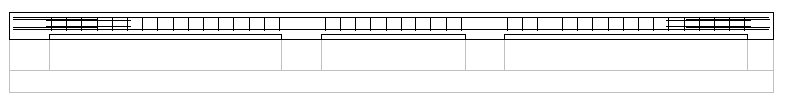

Zusätzlich wird eine fortlaufend aktualisierte Kontrollgrafik angezeigt, die der visuellen Überprüfung der Geometrie und der Bewehrungsanordnung dient.

Bewehrung und konstruktive Ausbildung:

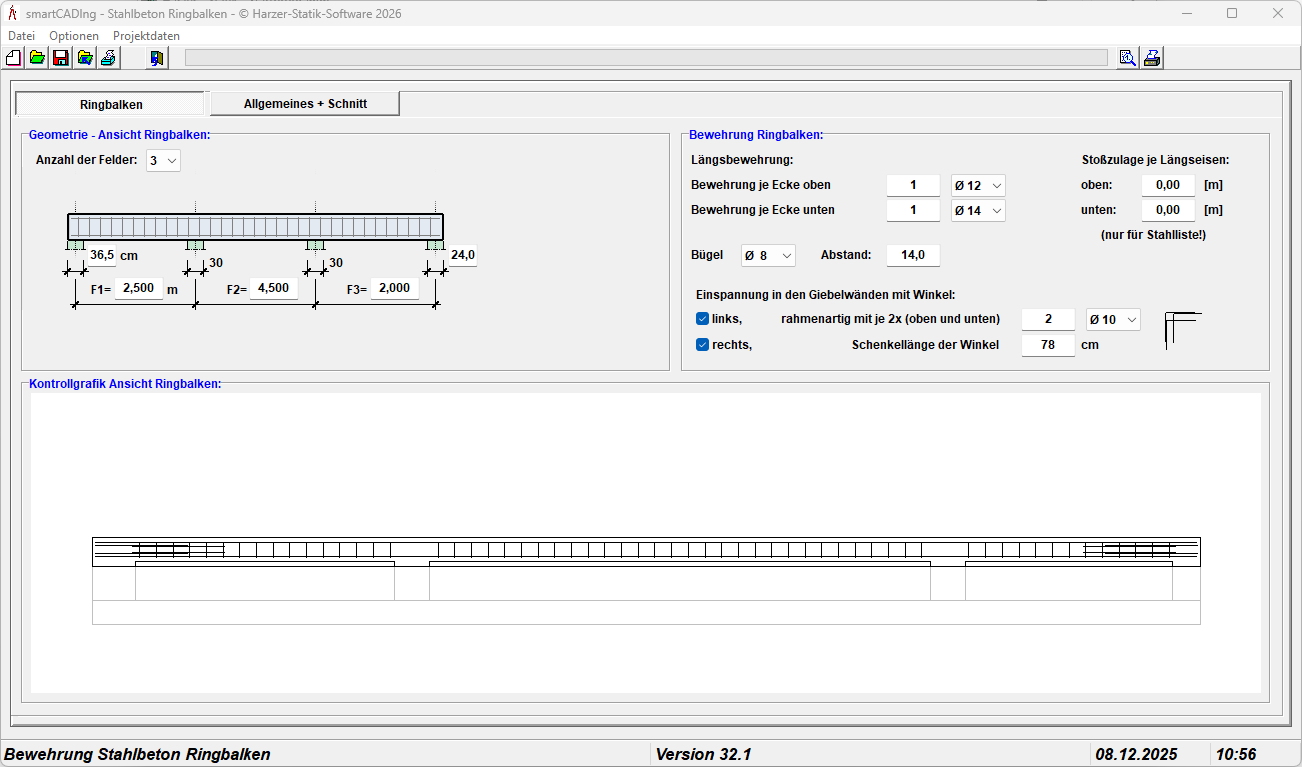

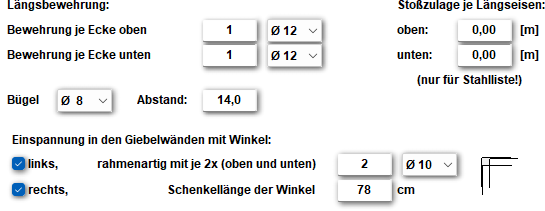

Für den Ringanker können die Längsbewehrung oben und unten sowie die Bügelbewehrung vorgegeben werden. Optional lassen sich Einspannungen in Giebelwänden berücksichtigen, beispielsweise durch winkelförmig abgebogene Längseisen mit definierter Schenkellänge.

Die Bewehrung wird positionsweise ausgewiesen und im Plan eindeutig beschriftet. Beton- und Stahlgüte sowie die Betondeckung werden angegeben.

U-Schalen und Querschnitt:

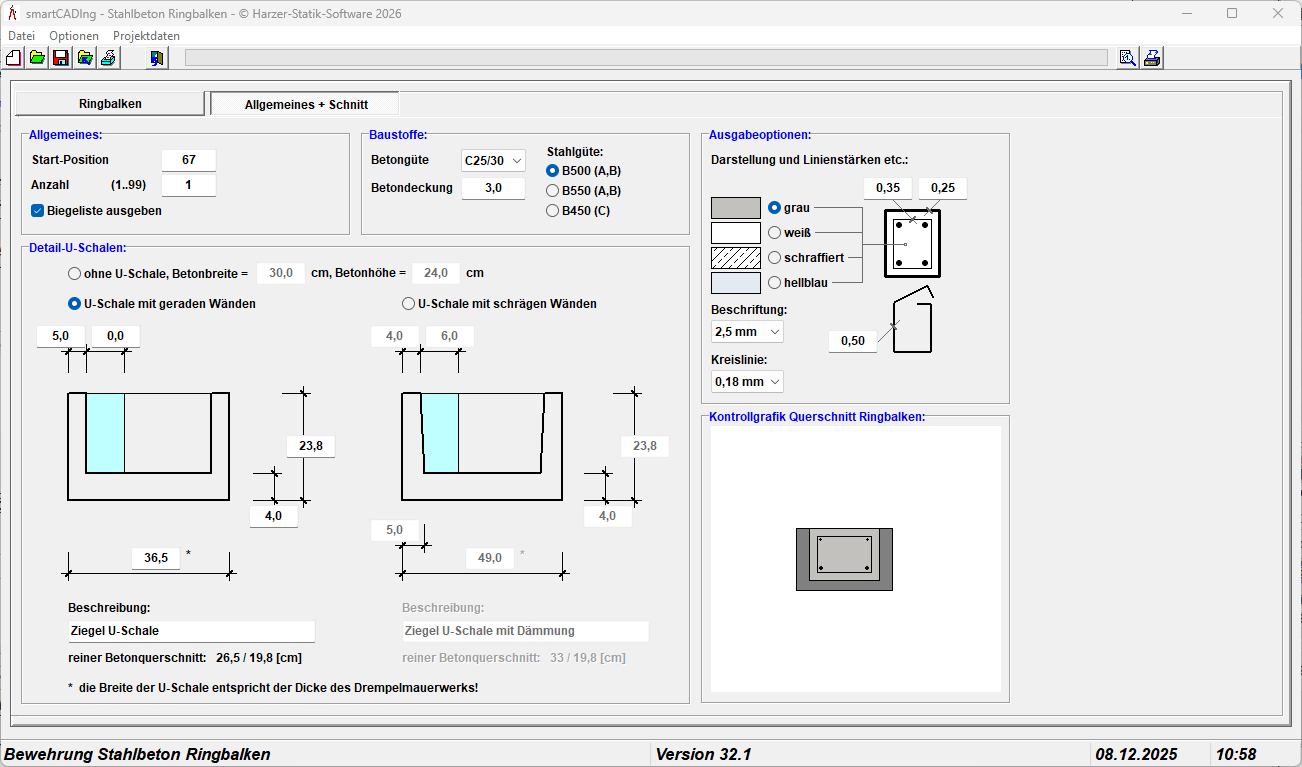

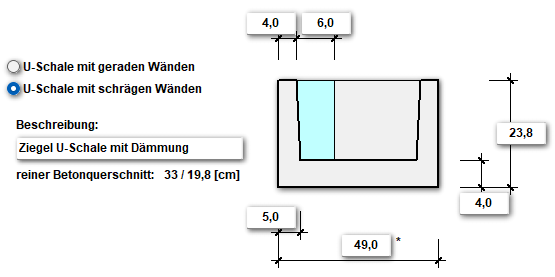

Der Ringanker kann wahlweise ohne U-Schale oder innerhalb einer U-Schale ausgeführt werden. Es stehen als U-Schalen-Varianten mit geraden oder schrägen Wandungen sowie mit optionaler Dämmung zur Verfügung. Die Abmessungen des reinen Betonquerschnitts werden automatisch ermittelt und im Plan ausgewiesen.

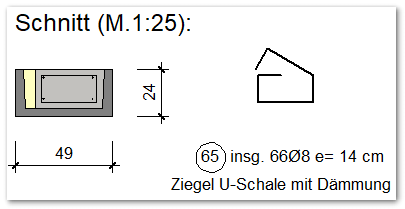

Zusätzlich zur Ansicht wird ein Querschnitt des Ringankers dargestellt, in dem die Querkraftbewehrung und der konstruktive Aufbau dokumentiert sind.

Ausgabe und Biegeliste:

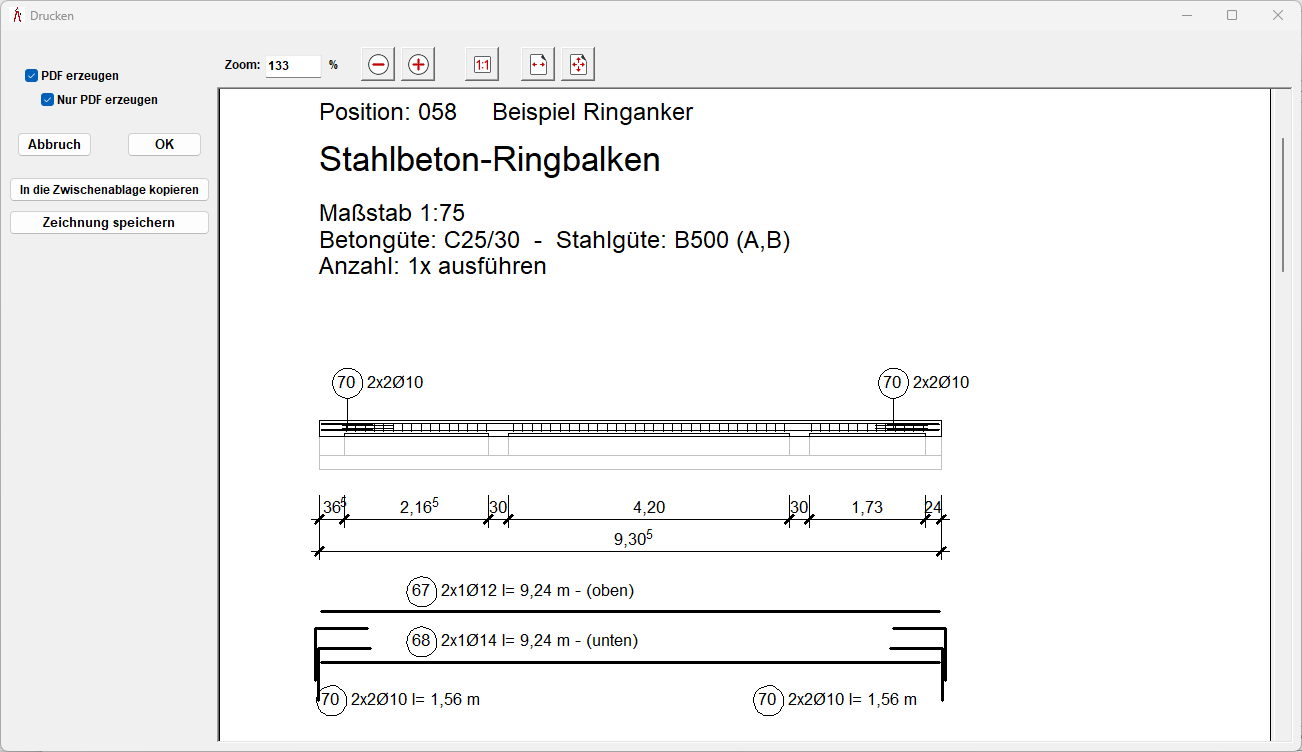

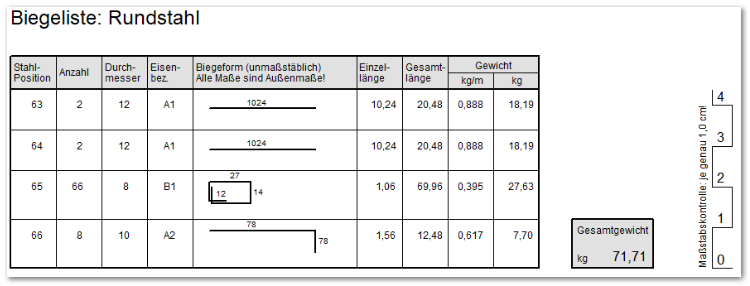

Die Ausgabe erfolgt als Bewehrungsplan mit definierten Maßstäben für Ansicht und Schnitt. Ergänzend wird eine Biegeliste erzeugt, in der alle Bewehrungspositionen mit Durchmesser, Biegeform, Einzellängen, Anzahl, Gesamtlängen und Gewichten aufgeführt sind.

Die Positionsnummerierung kann vom Anwender vorgegeben werden, sodass eine nahtlose Integration in bestehende Positions- und Bewehrungskonzepte möglich ist.

Ausgabeoptionen und Darstellung:

Für die Ausgabe der Zeichnungen stehen verschiedene Darstellungsoptionen zur Verfügung. Linienstärken, Farben, Schraffuren, Beschriftungsgrößen sowie die Darstellung von Kreislinien können an die jeweiligen Büro- und Plotvorgaben angepasst werden. Die gewählten Einstellungen werden gespeichert und als Standard für weitere Variantenkonstruktionen übernommen.
