Beschreibung des Moduls

CAD - Variante - Stahlbau - IH1 – Träger / Träger

Variantenkonstruktionen ermöglichen die automatisierte Erstellung von Detailzeichnungen. Sie sind meist für DIN-A4-Formate optimiert und können die Genehmigungsstatik ergänzen oder als Teil der Ausführungsplanung, z. B. mit smartCADIng, weiterbearbeitet werden. Dies ist per Copy & Paste über die Zwischenablage möglich.

Die Variante Stahlbau Anschluss - IH1 - Träger / Träger erstellt die erforderlichen Ausführungszeichnungen zum gleichnamigen Statik-Modul für einen momentenbeanspruchten Träger-Träger-Anschluss mit Stirnplatte. Die Ausführungszeichnung kann nach smartCADIng importiert und dort weiterbearbeitet und ergänzt werden.

Allgemeine Geometrieangaben:

Die CAD-Variante „Anschluss IH1 Träger/Träger“ erzeugt Ausführungszeichnungen für einen momentenbeanspruchten Stahl-Träger-Träger-Anschluss mit Stirnplatte. Die Variante bildet die konstruktive Ausbildung eines nicht gelenkigen Anschlusses ab, der zur Übertragung von Normalkräften, Querkräften und Biegemomenten vorgesehen ist.

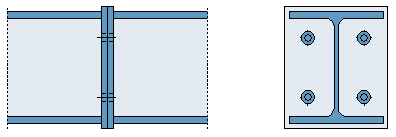

Es können unterschiedliche Trägerprofile, Stirnplattengeometrien, Schraubenanordnungen sowie Schweißnähte definiert werden. Die Darstellung umfasst sowohl die Ansicht als auch den Querschnitt desAnschlusses und zeigt die maßgebenden Abstände, Schraubenlagen und Bauteildimensionen.

Die Variante ist inhaltlich auf das gleichnamige Statik-Programm „Anschluss IH1 Träger/Träger“ abgestimmt und dient der grafischen Umsetzung der dort bemessenen Anschlusskonfiguration. Die zeichnerische Darstellung entspricht damit einer nach Eurocode 3 (EC 3-1-8, NA-Deutschland) bemessenen, momentenübertragenden Anschlusslösung.

Zusätzlich können Darstellungsparameter wie Linienstärken, Farben, Beschriftungsgrößen und Oberflächenbearbeitung angepasst werden, um die Ausführungszeichnung an projekt- oder bürospezifische Vorgaben anzupassen.

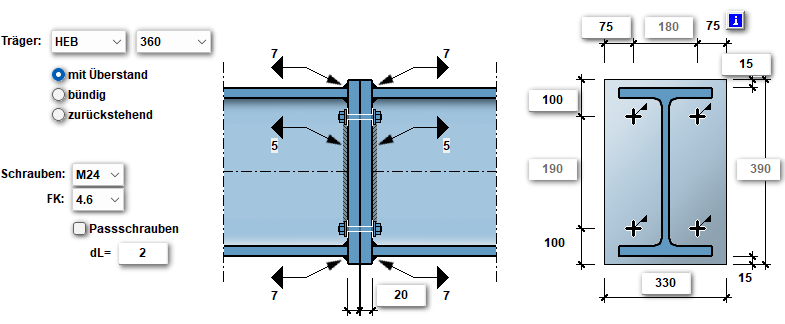

Kontrollgrafik:

Unmittelbar neben der Systemeingabe und der Auswahl der Profile befindet sich die Kontrollgrafik, die kontinuierlich aktualisiert wird. Sie enthält nicht alle Angaben, die letztlich im Ausdruck ausgegeben werden.

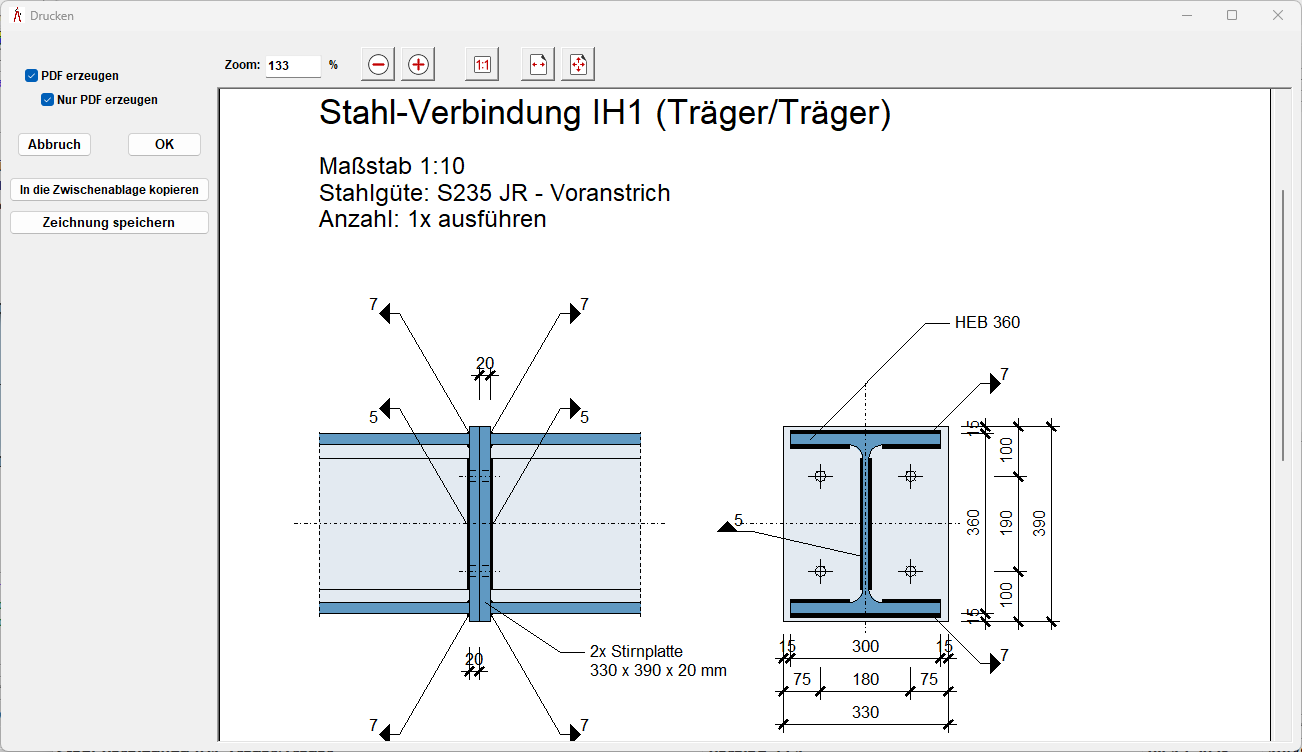

Um eine endgültige Überprüfung der Zeichnung vorzunehmen, muss der Druck-Button geklickt werden. Hier wird dann eine Druckvorschau generiert, welche die endgültige Zeichnung zeigt. Über >Abbrechen< können dann wieder Anpassungen vorgenommen werden oder die Zeichnung kann in eine PDF-Datei gedruckt werden. Über die Zwischenablage kann auch direkt eine Weiterbearbeitung mit smartCADIng erfolgen.
