Beschreibung des Moduls

CAD - Variante - Stahlbau – Firststoß

Variantenkonstruktionen ermöglichen die automatisierte Erstellung von Detailzeichnungen. Sie sind meist für DIN-A4-Formate optimiert und können die Genehmigungsstatik ergänzen oder als Teil der Ausführungsplanung, z. B. mit smartCADIng, weiterbearbeitet werden. Dies ist per Copy & Paste über die Zwischenablage möglich.

Die Variante Stahlbau Anschluss - Firststoß erstellt die erforderlichen Ausführungszeichnungen zum gleichnamigen Statik-Modul für einen momentenbeanspruchten Träger-Träger-Anschluss mit Stirnplatte bei gleich geneigten Trägern. Die Ausführungszeichnung kann nach smartCADIng importiert und dort weiterbearbeitet und ergänzt werden.

Allgemeine Geometrieangaben:

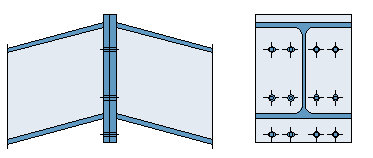

Die CAD-Variante „Firststoß“ erzeugt Ausführungszeichnungen für einen momentenbeanspruchten Stahl-Träger-Träger-Anschluss mit Stirnplatte bei gleich geneigten Trägern. Die Variante bildet die konstruktive Ausbildung eines nicht gelenkigen Anschlusses ab, der zur Übertragung von Normalkräften, Querkräften und Biegemomenten vorgesehen ist. Bei der Variantenkonstruktion sind ausschließlich positive Werte mit mind. 2° Dachneigung vorgesehen.

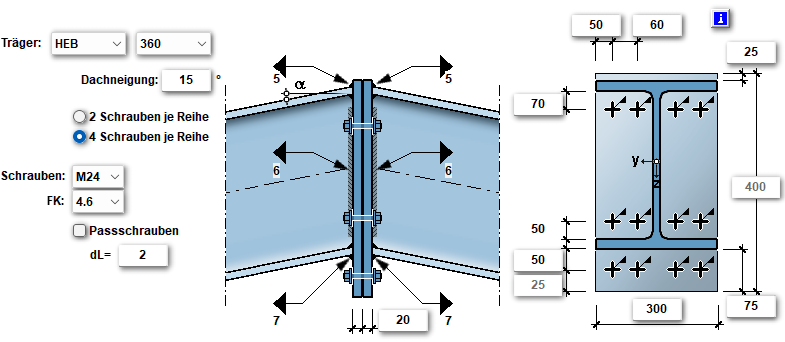

Es können unterschiedliche Trägerprofile, Stirnplattengeometrien, Schraubenanordnungen sowie Schweißnähte definiert werden. Die Darstellung umfasst sowohl die Ansicht als auch den Querschnitt desAnschlusses und zeigt die maßgebenden Abstände, Schraubenlagen und Bauteildimensionen.

Die Variante ist inhaltlich auf das gleichnamige Statik-Programm „Firststoß“ abgestimmt und dient der grafischen Umsetzung der dort bemessenen Anschlusskonfiguration ab 2° Dachneigung. Die zeichnerische Darstellung entspricht damit einer nach Eurocode 3 (EC 3-1-8, NA-Deutschland) bemessenen, momentenübertragenden Anschlusslösung.

Zusätzlich können Darstellungsparameter wie Linienstärken, Farben, Beschriftungsgrößen und Oberflächenbearbeitung angepasst werden, um die Ausführungszeichnung an projekt- oder bürospezifische Vorgaben anzupassen.

Kontrollgrafik:

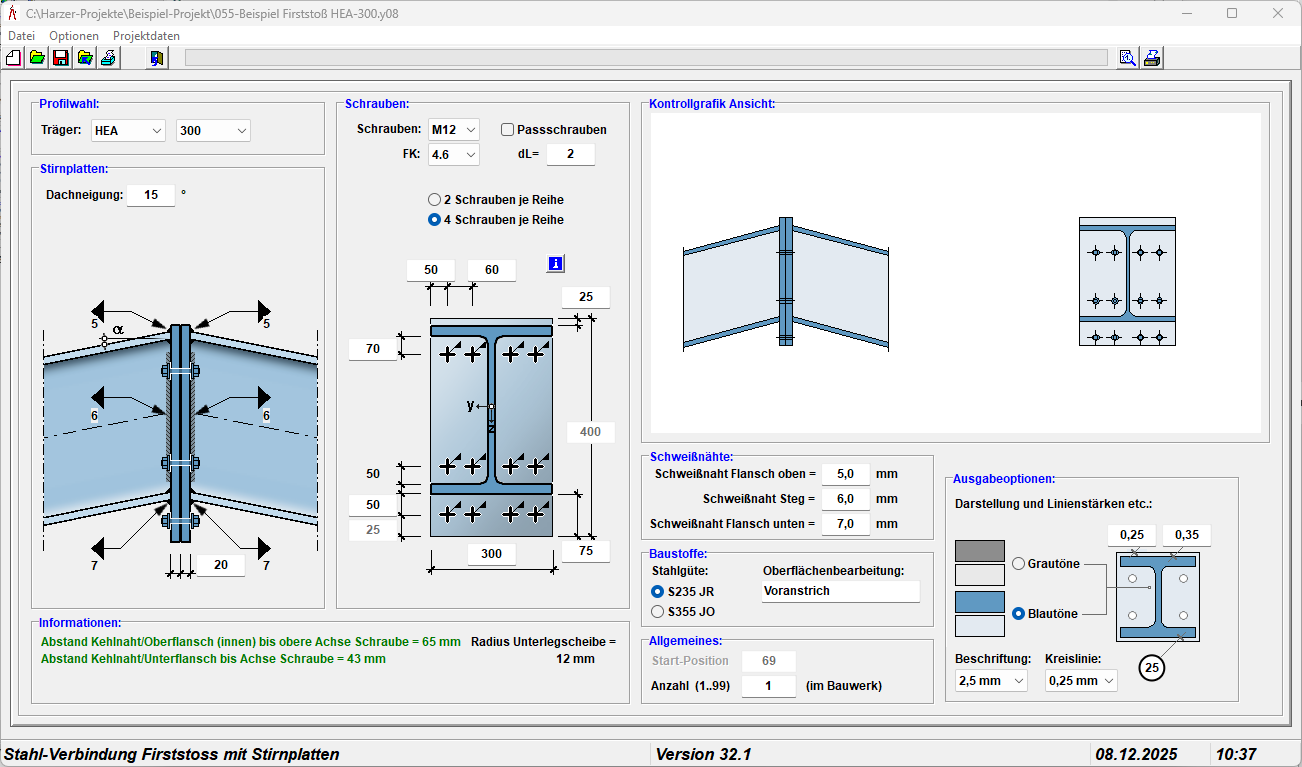

Unmittelbar neben der Systemeingabe und der Auswahl der Profile befindet sich die Kontrollgrafik, die kontinuierlich aktualisiert wird. Sie enthält nicht alle Angaben, die letztlich im Ausdruck ausgegeben werden.

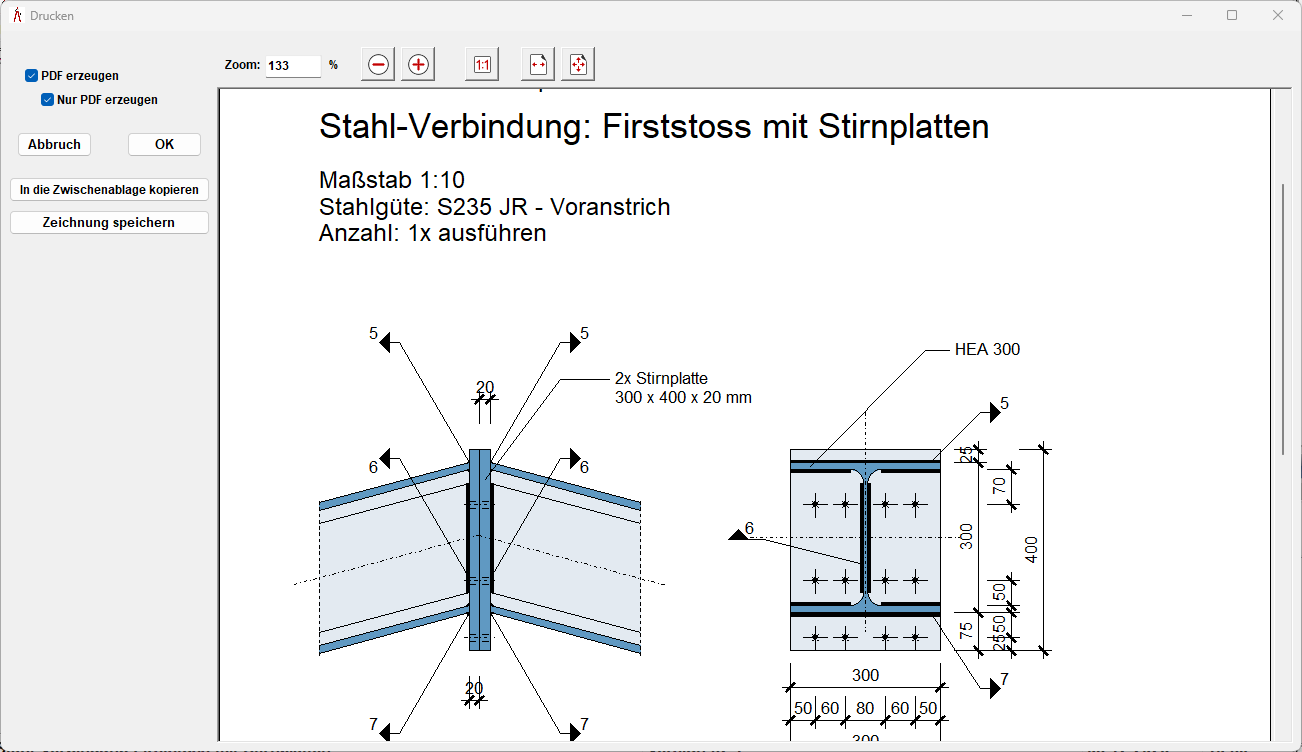

Um eine endgültige Überprüfung der Zeichnung vorzunehmen, muss der Druck-Button geklickt werden. Hier wird dann eine Druckvorschau generiert, welche die endgültige Zeichnung zeigt. Über >Abbrechen< können dann wieder Anpassungen vorgenommen werden oder die Zeichnung kann in eine PDF-Datei gedruckt werden. Über die Zwischenablage kann auch direkt eine Weiterbearbeitung mit smartCADIng erfolgen.
