Beschreibung des Moduls

CAD - Variante - Stahlabfangung einseitige Stahlstütze

Variantenkonstruktionen ermöglichen die automatisierte Erstellung von Detailzeichnungen. Sie sind meist für DIN-A4-Formate optimiert und können die Genehmigungsstatik ergänzen oder als Teil der Ausführungsplanung, z. B. mit smartCADIng, weiterbearbeitet werden. Dies ist per Copy & Paste über die Zwischenablage möglich.

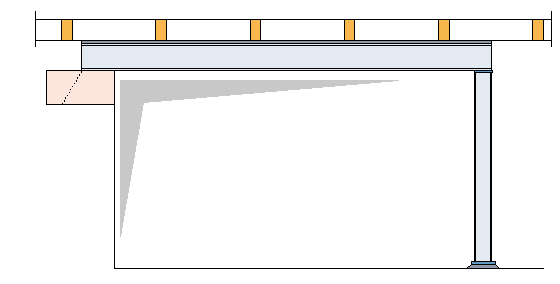

Die Variante „Stahlabfangung mit einer Stütze“ schließt die Lücke zwischen den Programmen „Stahlabfangung“ und „Stahlabfangung mit Stützen“. Sie kommt zum Einsatz, wenn bei einem Wanddurchbruch die Lagerung des Sturzes auf dem Mauerwerk nur an einem Auflager nicht ausreicht und dort eine zusätzliche Stahlstütze erforderlich wird.

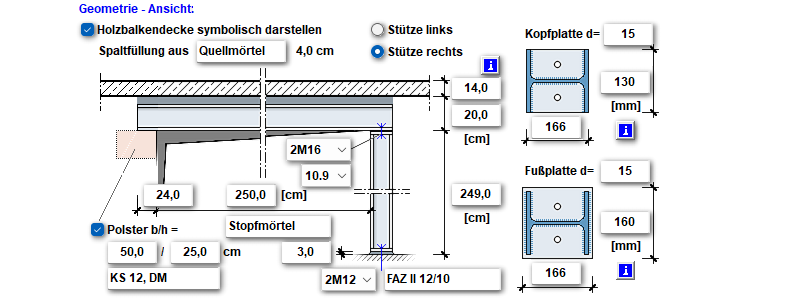

Allgemeine Geometrieangaben:

Für Durchbrüche in bestehenden Wänden werden Stahlträger zur Abfangung der Deckenlasten eingesetzt. Zwischen Decke und Träger kann ein Zwischenraum vorgesehen werden, der beispielsweise mit Quellmörtel ausgefüllt wird, um die Lastübertragung sicherzustellen. Die Darstellung der Decke erfolgt symbolisch, ist jedoch in ihren Abmessungen variabel.

Es werden die erforderlichen Ausführungszeichnungen für Wanddurchbrüche erstellt. Der Sturz wird als Stahlträger ausgebildet; ergänzend kann eines der beiden Lager als Stahlstütze ausgeführt werden. Dadurch lassen sich typische Bestandssituationen realitätsnah abbilden, bei denen eine beidseitige Abstützung nicht notwendig oder konstruktiv nicht vorgesehen ist.

Materialwahl:

Der Sturz kann wahlweise aus einem einzelnen Stahlträger oder aus zwei Trägern nebeneinander bestehen. Für die Stahlstütze können eigenständige Profile gewählt werden, sodass unterschiedliche Profilkombinationen für Sturz und Stütze möglich sind. Es stehen die gängigen Standardprofile IPE, HEA, HEB und HEM zur Auswahl. Ergänzend können Angaben zur Stahlgüte sowie zur Oberflächen-behandlung kurz beschrieben werden.

Kontrollgrafik:

Unmittelbar neben der Systemeingabe und der Auswahl der Profile befindet sich die Kontrollgrafik, die kontinuierlich aktualisiert wird. Sie enthält nicht alle Angaben, die letztlich im Ausdruck ausgegeben werden.

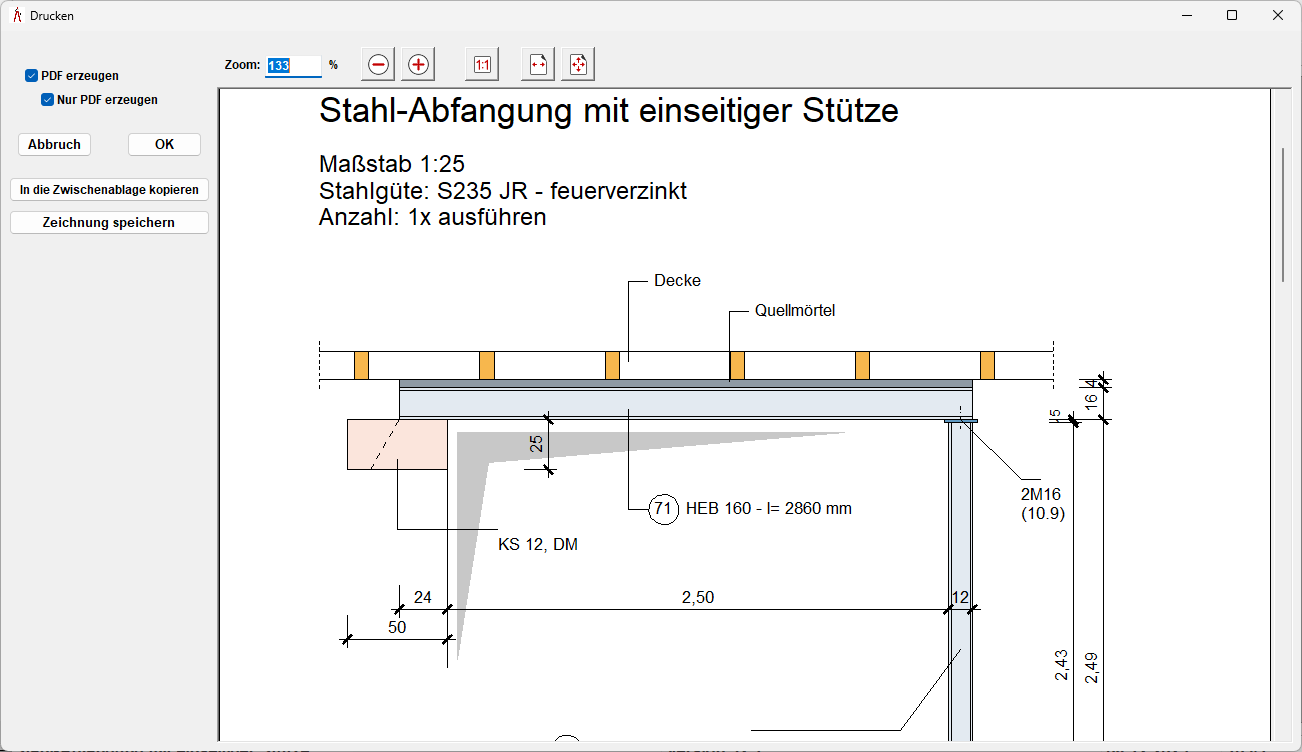

Um eine endgültige Überprüfung der Zeichnung vorzunehmen, muss der Druck-Button geklickt werden. Hier wird dann eine Druckvorschau generiert, welche die endgültige Zeichnung zeigt. Über >Abbrechen< können dann wieder Anpassungen vorgenommen werden oder die Zeichnung kann in eine PDF-Datei gedruckt werden. Über die Zwischenablage kann auch direkt eine Weiterbearbeitung mit smartCADIng erfolgen.

Positionsnummerierung:

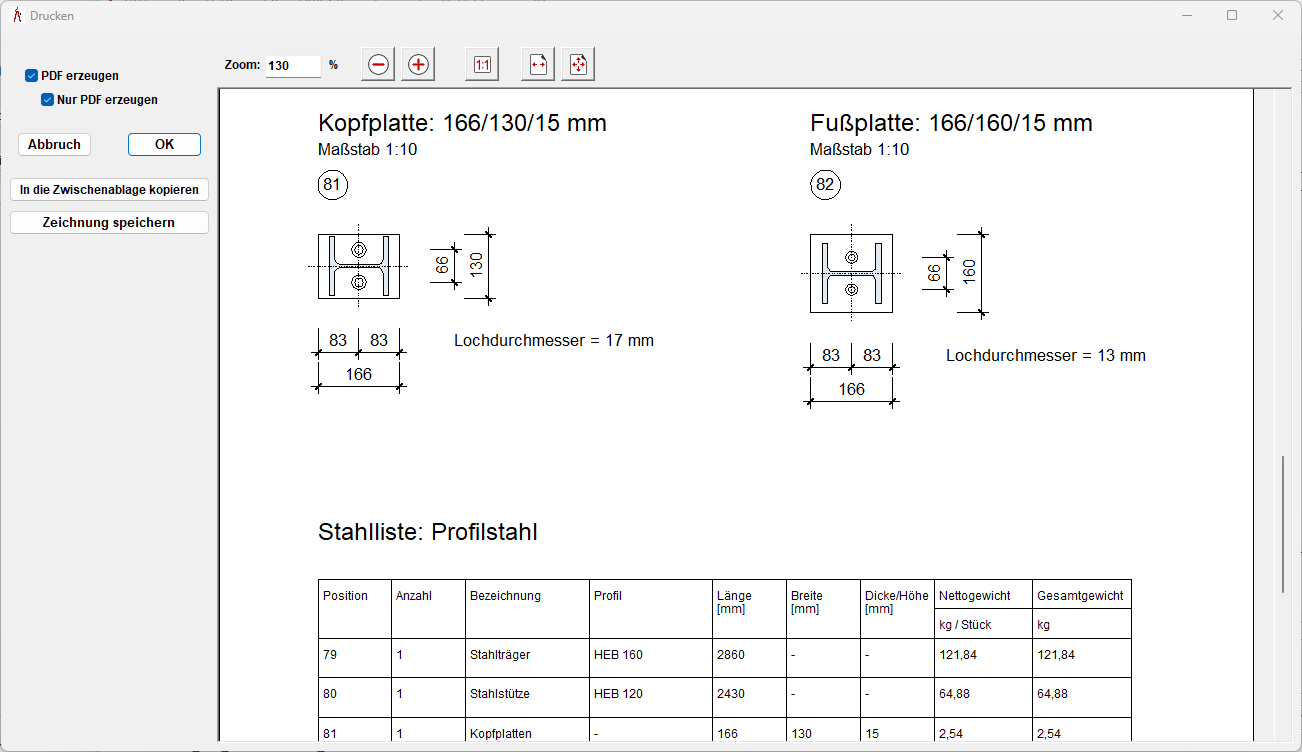

Bei der Ausgabe wird eine Profilstahlliste erzeugt. Die einzelnen Bauteile erhalten fortlaufende Positionsnummern, wobei der Startwert vom Anwender festgelegt werden kann. Zusätzlich wird angegeben, wie oft das jeweilige Bauteil ausgeführt werden muss.

Ausgabeoptionen:

Für die Darstellung der Zeichnung stehen verschiedene Einstellmöglichkeiten zur Verfügung. Linienstärken, Farben und Beschriftungen werden automatisch gespeichert und als Standardeinstellungen für weitere Zeichnungen verwendet.
