Beschreibung des Moduls

Deckengleicher Unterzug

Mit dem Programm Deckengleicher Unterzug können Verstärkte Deckenstreifen über Öffnungen in Stahlbetonplatten gem. Eurocode 2 gerechnet werden.



System

System:

Folgende Systeme / Querschnittstypen sind möglich:



1 2 3 4 5 6

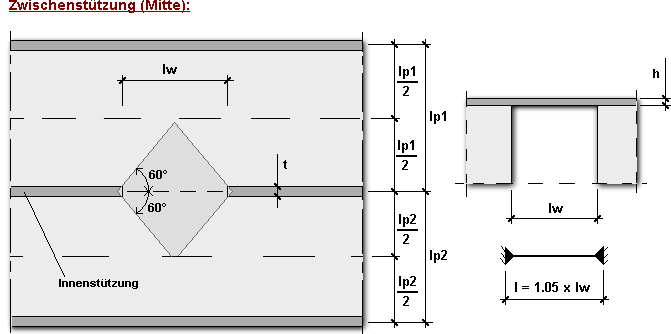

slider-1-Deckengleicher-Unterzug

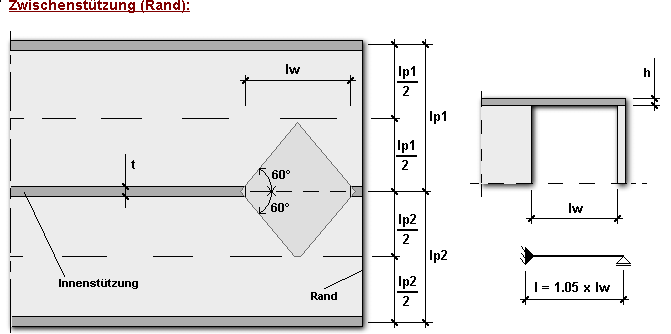

slider-2-Deckengleicher-Unterzug

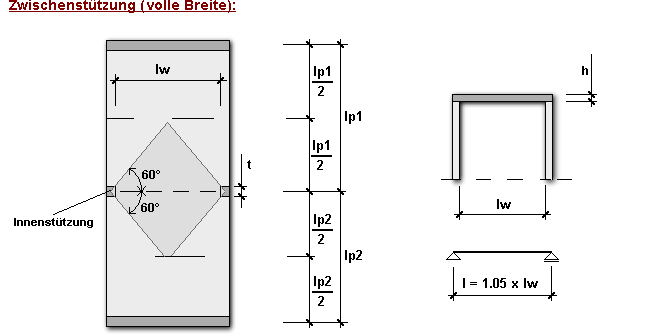

slider-3-Deckengleicher-Unterzug

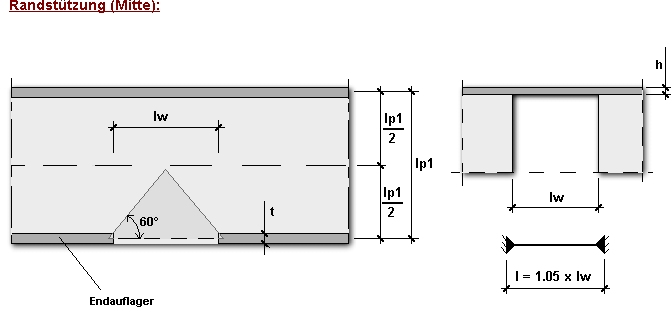

slider-4-Deckengleicher-Unterzug

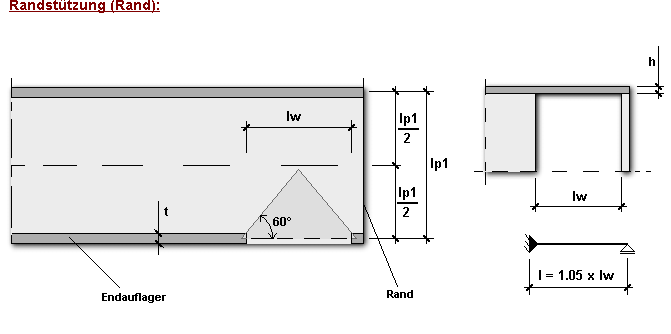

slider-5-Deckengleicher-Unterzug

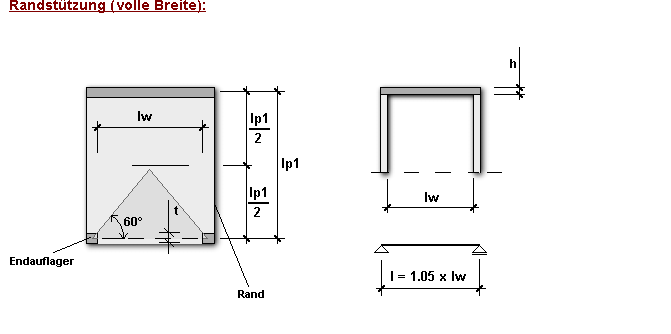

slider-6-Deckengleicher-Unterzug
Previous Next Play Pause

Systemeingabe-Deckengleicher Unterzug

Lasten

Eingabe der Lasten:

Neben den Flächenlasten der Felder können auch zusätzliche Lasten (Gleichstreckenlast über den gesamten Träger und Einzellast an beliebiger Stelle) eingegeben werden.

Das Eigengewicht der Stahlbetonkonstruktion wird vom Programm eigenständig ermittelt und bei der Bemessung berücksichtigt.

Lasten-Deckengleicher Unterzug

Material, Bemessung

Last3-TreppenlaufDie Material-/ Bewehrungswahl mit Bemessung:

Die Bemessung erfolgt nach DIN 1045-1 (2008).
Es können folgende Betone berücksichtigt werden:

Normalbeton:
C12/15 ; C16/20 ; C20/25 ; C25/30 ; C30/37 ;
C35/45 ; C40/50 ; C45/55 ; C50/60

Als Betonstahl kann B500 oder B550 (für Österreich) gewählt werden

Betonstahl nach EC

Weitere Optionen für die Bemessung:

Bemessungsoptionen-Treppenlauf

  •  Das Programm ermittelt alle Ergebnisse in Echtzeit, d.h. sobald eine Eingabe gemacht wurde stehen schon die Ergebnisse bereit.
  •  Optional Mindestbewehrung erfassen
  •  Wahl der Vorgaben für die Rissbreitenbegrenzung:

Rissbegrenzung-Treppenlauf
